K系列齒輪減速機簡介
1、K系列減速機具有很高的科技含量,有斜齒輪與蝸輪蝸桿結合一體傳動,提高該機力矩與效率。該系列產品規格齊全,轉速范圍廣,通用性好,適應各種安裝方式,性能安全,可靠壽命長,實施了國際標準要求。
2、節省空間,可靠耐用,承受過載能力高,功率可達200KW以上。
3、能耗低,性能優越,減速電機效率高達95%以上。
4、機體表面凹凸具有散熱作用,吸振強,低溫升,低噪音。密封性能好,對工作環境適應性強。
5、K系列斜齒輪蝸輪減速機傳動精度高,特別適應在有頻繁啟動的場合工作,可連接各類減速器及配置各類型電機驅動,可安裝在90度傳動操作位置。
6、K斜齒輪減速機關鍵零部件采用了高耐磨材料,并經過特種熱處理,具有加工精度高,傳動平穩、體積小承載能力大、壽命長等特點。

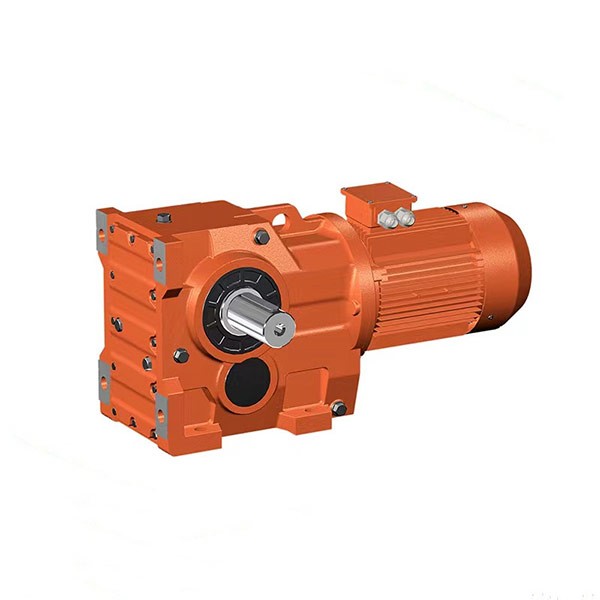

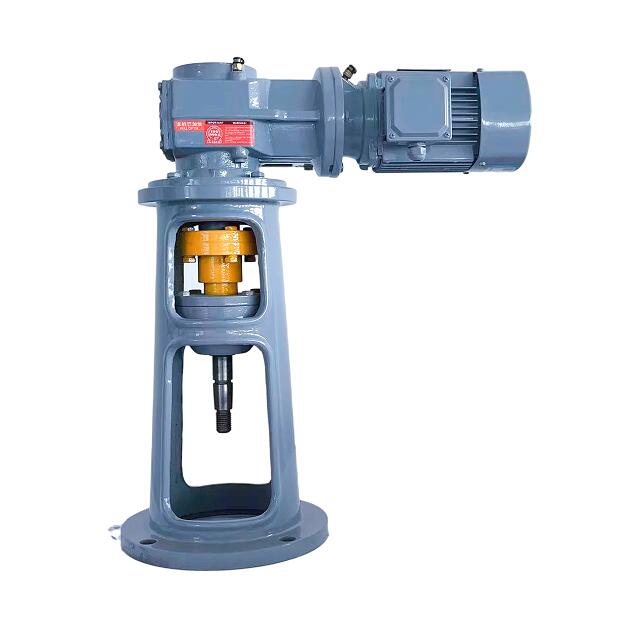

K系列齒輪減速機
型號:K37~K187(詳情咨詢)
功率:0.18kw~75kw
規格:380v(三相),防曝電機,防靜電、變頻等
調速方式:調速、不可調速電機
轉速方式:固定式,轉速根據客戶攪拌目的進行選擇
顏色:根據客戶需求任選
重量:根據選定或定制機型
包裝:木箱

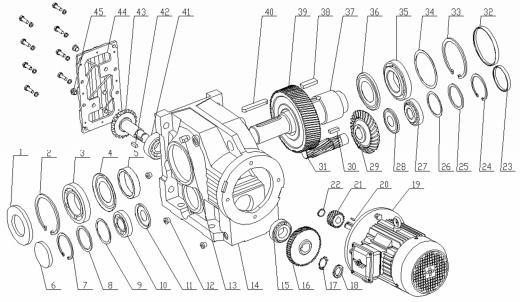

結構

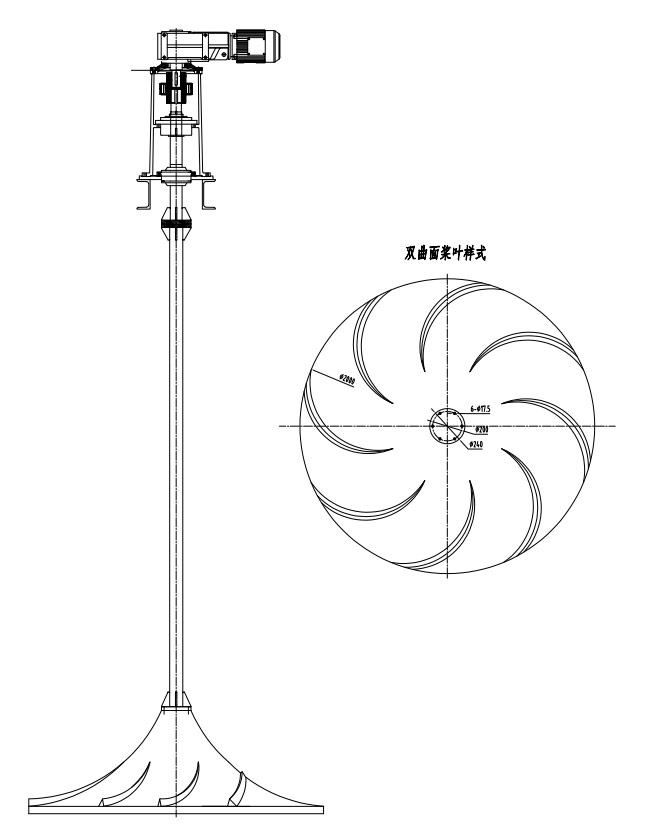

雙曲面+K系列
1.油封 | 9.調整墊 | 17.圓螺母用止動墊圈 | 25.墊圈 | 33.孔用彈性擋圈 | 41.圓 錐 滾 子 軸 承 |
2.孔用彈性擋圈 | 10.圓錐滾子軸承 | 18.圓螺母 | 26.調整墊 | 34.調整墊 | 42.普通平鍵 |
3.圓錐滾子軸承 | 11.擋油環 | 19.直聯電機 | 27.圓錐滾子軸承 | 35.圓 錐 滾 子 軸 承 | 43.錐齒輪軸 |
4.擋油環 | 12.油塞 | 20.普通平鍵 | 28.擋油環 | 36.擋油環 | 44.視孔蓋 |
5.定距環 | 13.通氣塞 | 21.主動齒輪 | 29.錐齒輪 | 37.輸出軸 | 45.油鏡 |
6.密封蓋 | 14.箱體 | 22.軸用 彈 性 擋 圈 | 30.普通平鍵 | 38.普通平鍵 | |
7.孔用彈性擋圈 | 15.圓錐滾子軸承 | 23.密封蓋 | 31.齒輪軸 | 39.齒輪 | |
8.墊圈 | 16.被動齒輪 | 24.孔用彈性擋圈 | 32.密封蓋 | 40.普通平鍵 |
型號及參數

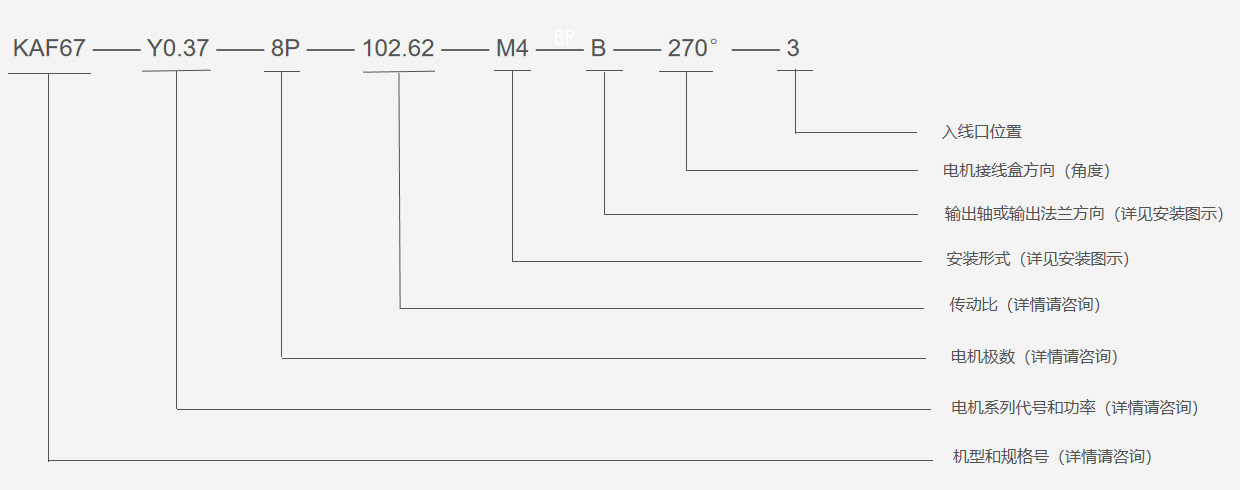

型號表示方法
注:
1、需帶聯接法蘭時請注明。
2、輸入軸型沒有電動機各項內容。
3、未說明接線盒方向時,則默認為安裝形式中的0度位置。未說明入線位置時,則默認為X位置。
4、對輸出軸旋轉方向和輸入軸旋轉方向有特殊要求的,請與客服人員聯系說明。
減速機重量
規格 | K37 | K47 | K57 | K67 | K77 | K87 | K97 | K107 | K127 | K157 | K167 | K187 |
重量 | 14 | 21 | 28 | 32 | 54 | 93 | 153 | 270 | 403 | 630 | 1122 | 1630 |
